关于真空烧结炉组件介绍
关于真空烧结炉组件介绍

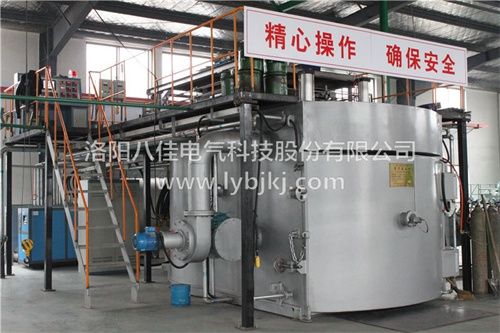

真空烧结炉主要用于金属陶瓷材料、复合陶瓷材料、纳米相材料,梯度功能材料,介孔纳米热电材料,高熔点材料及耐火材料等材料的快速、高品位热压烧结。广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理,也可在充气保护情况下热压成形烧结。
下面介绍下炉体组成部分:

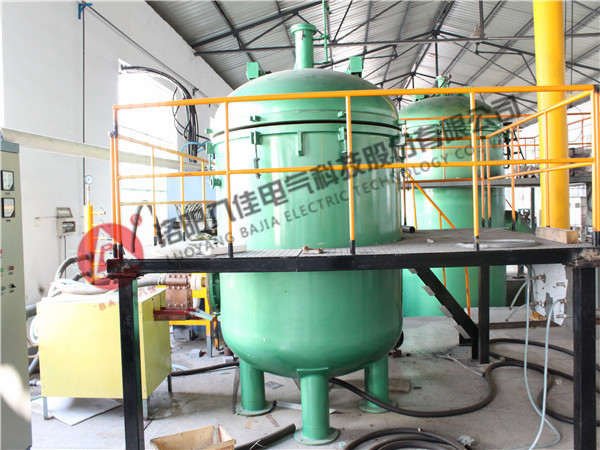

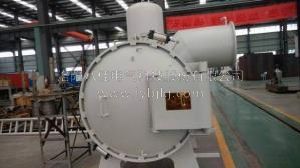

炉体部分:炉体为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走,使炉壁温度不超过60℃,其上下法兰焊接为一个整体。中间开有红外测温孔(有保护气氛通气口),热电偶测温孔、抽气孔及观察孔,铂铑热电偶有到温自动退出装置,红外测温观察孔有玻璃气吹防雾装置,操作人员使用的观察孔设有挡板。
炉体上是炉盖,它是有内外封头和法兰组成,中间水冷炉盖吊在启闭机构上,板动启动机构上的手柄可以将真空烧结炉炉盖升启10-15mm,炉盖上有压头,压力传感器、排气隔膜阀及炉盖锁紧装置。
炉底部分:它也是由内外封头和法兰组成,中间水冷,固定在炉体底部,有电极引入,下压头进气隔膜阀等组成,并装可调节高度位移传感器。
炉架上有上梁、炉架、底及立柱等组成,作为上下压头支座。
炉内发热元件采用石墨,保温材料采用石墨毡及石墨筒为隔热屏,上、下压头采用高强度石墨。
液压采用电动输入方式自动调节,配有液压锁及转向阀等相关装置,压力、位移均采用数显方式。
真空烧结炉真空系统采用2X-30机械泵(配电磁放气阀)及K-200油扩散泵,同时设有冷阱及机组。真空测量为复合真空计。真空系统还配有放气阀、充气阀,真空连接软管采用不锈钢金属软管。
