浅谈真空甩带炉的2种抽真空方式 　　真空甩带炉是用来制备和开发亚稳材料(如非晶态材料)的专用设备，该设备除了具有感应炉的全部特点外，还具有制备块体金属非晶及金属薄带的功能,适用于各种非晶及微晶材料的研究及实验工作，广泛用于新型稀土永磁材料非晶软磁材料及纳米材料科学的开发与研究。 　　1)抽低真空： 　　a)将机械泵拉杆逆时针旋转一下轻轻外拉至不能拉动再顺时针旋转一下锁定； 　　b)等待真空甩带炉的真空表指针为“-0.1”后按下ZDF-2F复合真空计左表头的红色按钮，等待将腔内真空抽至低于中间档3Pa，同时继续紧固腔门上的螺丝。(注意：若超过5分钟未能将真空抽至低于3Pa，请将拉杆按a)步骤所示手法推进2分钟后再拉出) 　　2)抽高真空： 　　a)当真空甩带炉炉腔内真空低于3Pa后，将机械泵拉杆推进并顺时针旋转锁定； 　　b)将扩散泵阀门开关手柄逆时针旋转180°至“开”； 　　c)当左表头指针低于0.2Pa后，按下右表头上的绿色按钮，并按真空甩带炉的复位按钮一次运行高真空表； 　　d)根据真空熔炼炉情况依次更换量程，查看腔内真空度。注意：在当前量程内，若指针高于“1”严禁更换到更小量程查看真空度

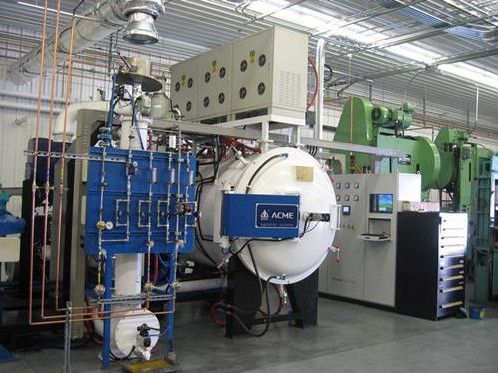

　　真空烧结炉是指在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。是利用感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型，可以归属于真空烧结炉的子类。 　　真空烧结炉是利用中频感应加热的原理使硬质合金刀头及各种金属粉末压制体实现烧结的成套设备，是为硬质合金、金属镝、陶瓷材料的工业生产而设计的。炉子的具体结构和性能介绍如下： 　　1、该烧结炉需要烧结的内胆采用湿法涂釉，一涂一烧工艺，烧结温度为840～880℃，干燥温度100～150℃，烧结时间约8～10min。烧结炉(含干燥炉)装机功率850KW(±5%);炉窑机械、风机能耗25KW左右;烘干线备用加热器功率60KW。 　　2、真空烧结炉的炉体采用型钢结构。主要隔热材料采用1050级硅酸铝纤维，高温区厚度≥340mm;中温区厚度≥200mm;低温区采用100K矿棉毡隔热。并特别设计空气保温层和铝箔隔热反射层。炉体外表安装0.75mm彩色波纹钢板，美观耐用。 　　3、装置8台内循环式不锈钢风幕机(一米外测量风幕机噪音≤85分贝)，阻断热流外溢，均匀炉温。 　　4、采用刚玉莫来石管的美式加热器。发热体为0Cr25Al5。耐高温、绝缘性好、寿命长、维修成本低。该加热器在炉内排布均匀，测温点多(设20个点)，使炉内温度均匀，炉内主要处温差达±5℃。 　　5、产品在真空烧结炉的加热区加热时间保证在8～10分钟。使瓷釉充分熔平，提高质量。炉窑升温时间在90分钟左右。产品出炉采用吹风冷却，改善操作条件。 文章整理自：真空烧结炉官网(/),转载请注明出处
