气相沉积炉在微电子制造中的核心作用
发布时间:2024-08-26   浏览:23次

  气相沉积炉在微电子制造中的核心作用

  随着科技的飞速发展,微电子制造技术已成为现代社会不可或缺的一部分。其中,气相沉积炉作为微电子制造领域的关键设备,发挥着举足轻重的作用。气相沉积炉厂家八佳电气将深入探讨气相沉积炉在微电子制造中的核心作用,以期进一步了解其在推动微电子行业发展中的重要意义。

  一、气相沉积炉的基本原理与特点

  气相沉积炉是一种利用气相反应在固体表面沉积薄膜的设备。其基本原理是将所需材料的气态原子或分子通过一定的物理或化学过程,沉积在基体表面形成薄膜。气相沉积炉具有沉积速率高、薄膜均匀性好、可制备多种材料等优点,因此在微电子制造领域得到了广泛应用。

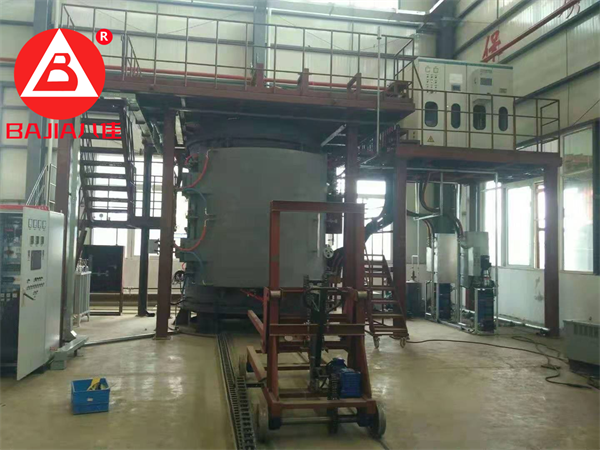

气相沉积炉

  二、气相沉积炉在微电子制造中的应用

  制备薄膜材料

  微电子器件的制造过程中,往往需要制备各种薄膜材料,如金属薄膜、绝缘薄膜、半导体薄膜等。气相沉积炉能够通过精确控制沉积条件,制备出高质量、高性能的薄膜材料,满足微电子器件的性能需求。

  制备纳米材料

  纳米材料在微电子领域具有广泛的应用前景。气相沉积炉能够制备出纳米尺度的薄膜、颗粒和线等材料,为微电子器件的小型化、高性能化提供了有力支持。

  制备多层结构与复合材料

  微电子器件往往需要多层结构和复合材料的支撑。气相沉积炉能够在同一基体上连续沉积多种材料,形成具有特定功能的多层结构和复合材料,为微电子器件的集成化和多功能化提供了可能。

  三、气相沉积炉对微电子制造的影响

  提高器件性能

  气相沉积炉制备的薄膜材料具有优异的电学、光学和机械性能,能够有效提高微电子器件的性能。例如,通过气相沉积炉制备的金属薄膜可以提高器件的导电性能,绝缘薄膜则可以增强器件的绝缘性能。

  推动微电子制造技术创新

  气相沉积炉的应用不断推动着微电子制造技术的创新。随着气相沉积炉技术的不断发展,新的沉积方法、新材料和新工艺不断涌现,为微电子制造提供了更多的可能性。

  促进微电子产业发展

  气相沉积炉作为微电子制造的关键设备,其技术进步和应用推广对于微电子产业的发展具有重要意义。随着气相沉积炉在微电子制造中的广泛应用,微电子产业的规模不断扩大,技术水平不断提高,为经济社会发展做出了重要贡献。

  四、结语

  综上所述,气相沉积炉在微电子制造中发挥着核心作用。它不仅能够制备高质量、高性能的薄膜材料和纳米材料,还能够实现多层结构和复合材料的制备,为微电子器件的性能提升和制造技术创新提供了有力支持。随着微电子产业的不断发展,气相沉积炉的应用前景将更加广阔。因此,我们应继续加大对气相沉积炉技术的研发和应用力度,推动微电子制造技术的不断进步和发展。
